Машины для обнаружения утечек
-

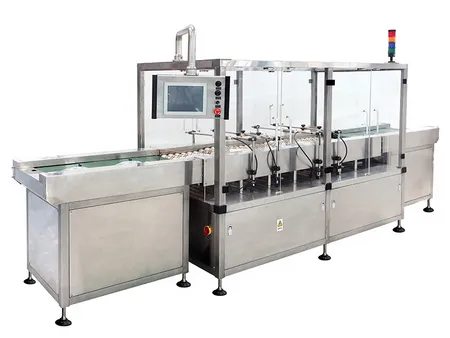

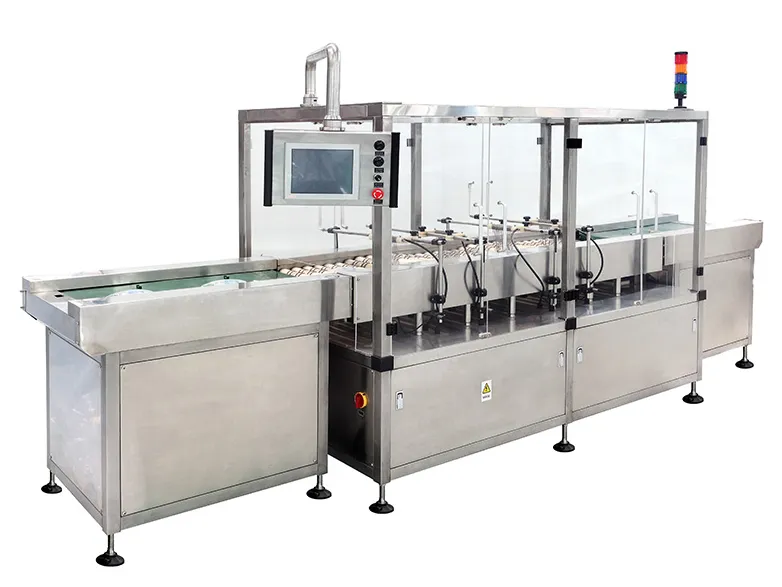

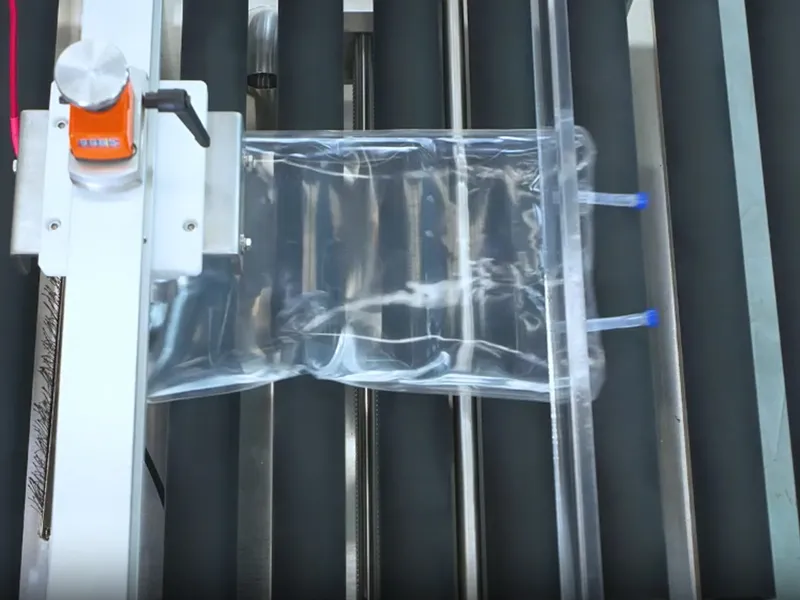

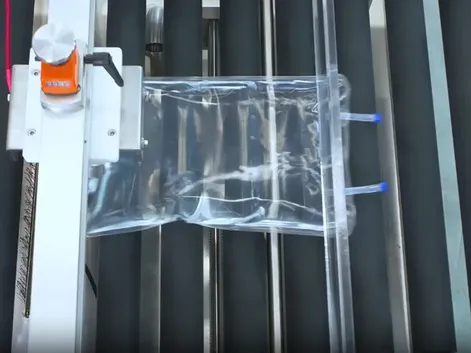

Машина высоковольтной инспекции используется для проверки утечек в пакетах с раствором для парентерального введения в большом объеме. Тестер способен обнаруживать широкий спектр проблем герметичности (микроотверстия больше 0.1 мкм), а также дефекты сварных швов (входное отверстие, соединение трубок). Неразрушающее тестирование крайне необходимо для обеспечения стерильности и структурной целостности капельниц в течение всего срока годности.

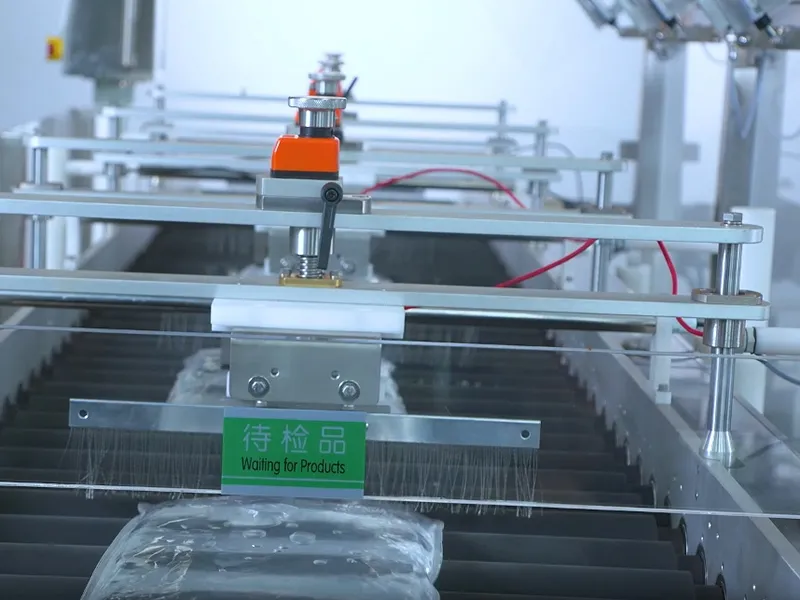

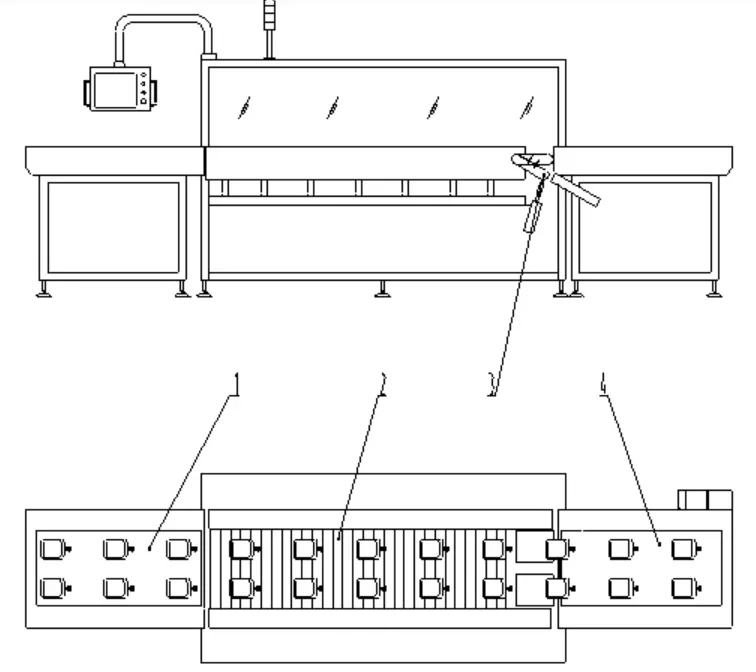

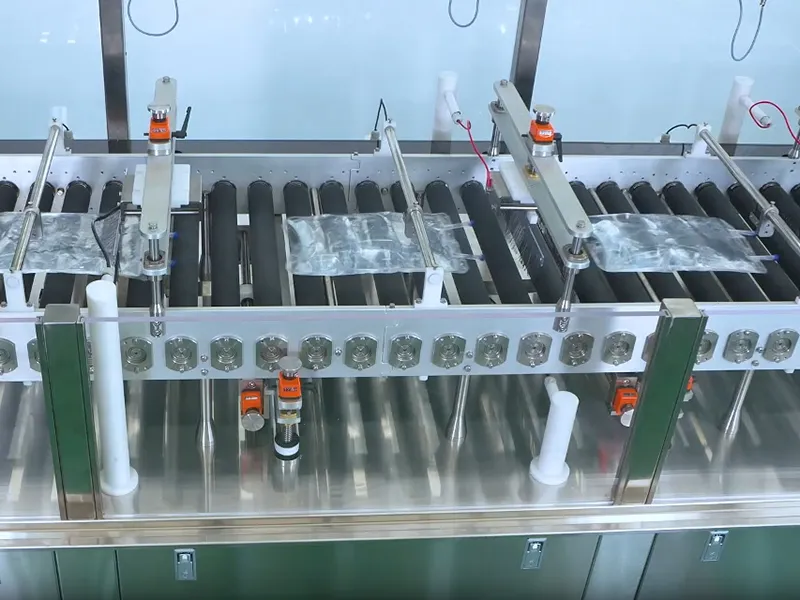

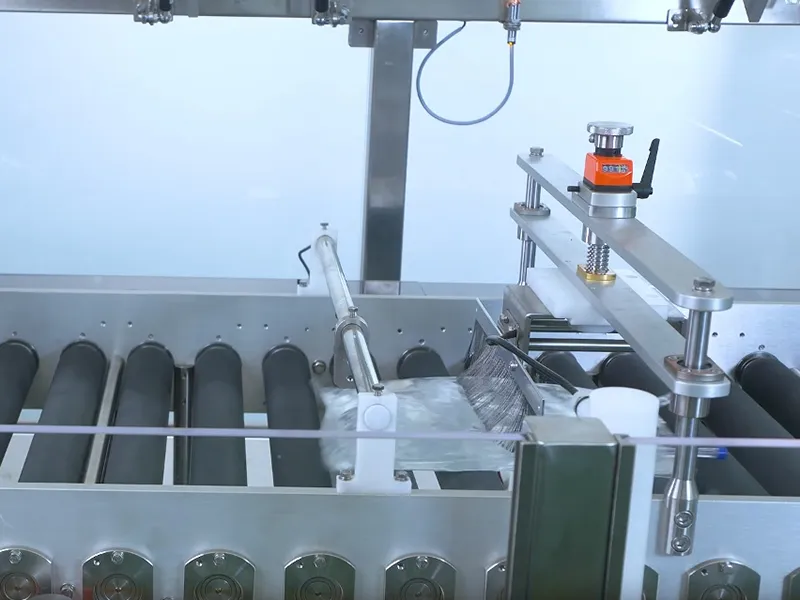

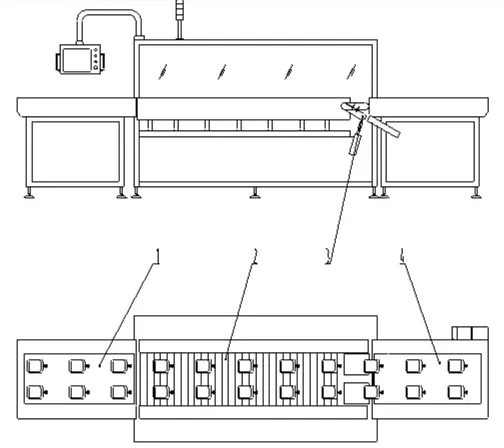

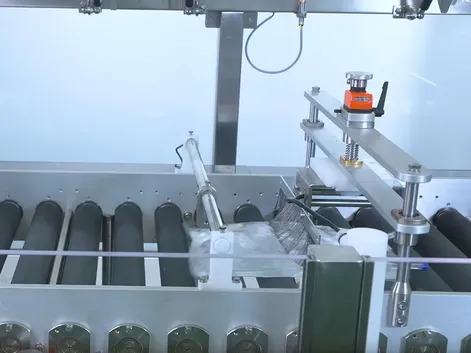

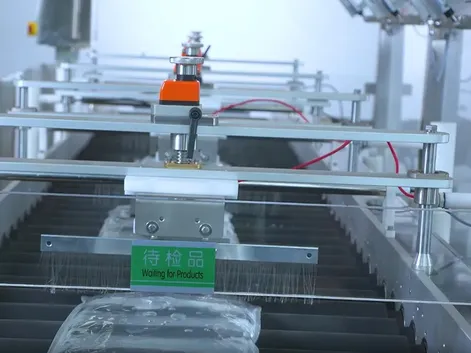

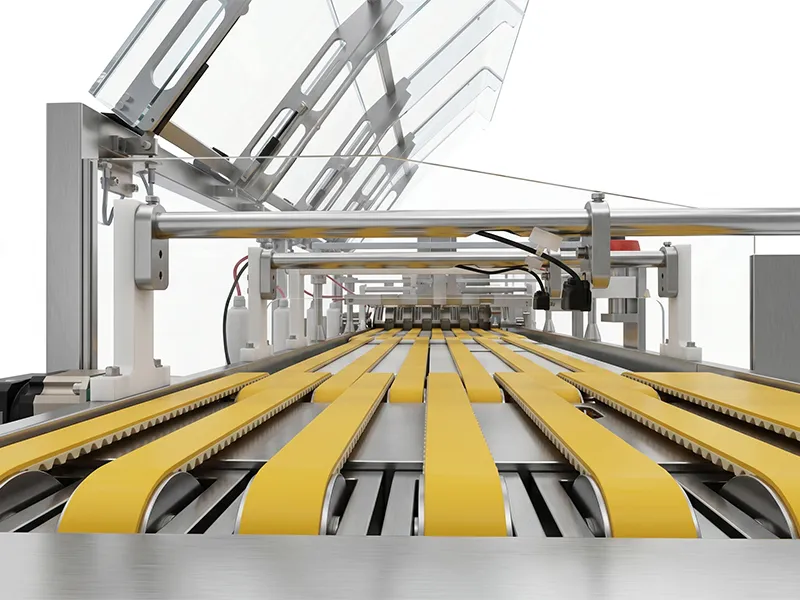

Для начала капельницы (пакеты IV) выравниваются на подающем конвейере через равные интервалы (1). После чего, промышленный робот перемещает каждый пакет в секцию инспекции (2), используя сегментированные конвейерные ленты для управления потоком. Вдоль этого пути расположено несколько станций инспекции, каждая из которых может быть настроена на определенные области пакета, обеспечивая тщательную 360 градусную проверку герметичности по всему периметру, включая все точки уплотнения и конструкции.
После завершения инспекции, все не прошедшие проверку пакеты автоматически удаляются блоком отбраковки (3), а прошедшие проверку пакеты продолжают движение ро отводящему конвейеру (См. рис. 1).

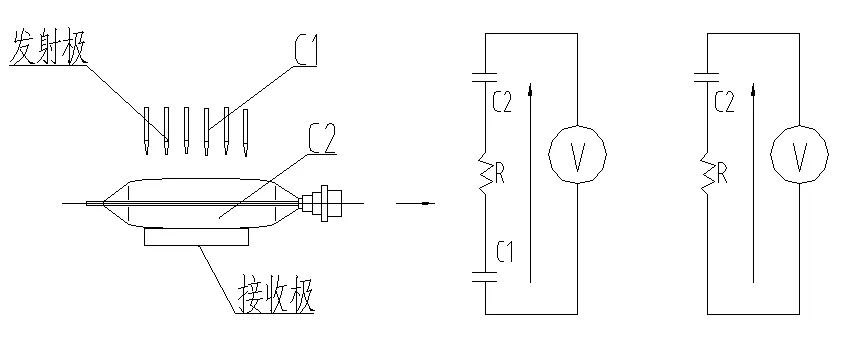

Неразрушающее тестирование целостности упаковки представляет собой процесс с подачей высокочастотного и высоковольтного сигнала между двумя внешними электродами, расположенными на противоположных сторонах контейнера. Эти электроды не контактируют напрямую с жидкостью; вместо этого между электродами и раствором через стенку контейнера образуется емкостное поле. Такая схема создает два конденсатора: C1 и C2. Сам раствор действует как резистор (R), его проводимость должна быть ≥1.2 мкСм для обеспечения надлежащей передачи сигнала и точного обнаружения.
Сравнивая текущие уровни в этих двух сценариях, система проверки на герметичность может точно определить, сохраняет ли целостность пакет или имеются утечки.
Контроль целостности - это крайне необходимый процесс для подтверждения отсутствия повреждений, трещин и неплотной герметизации. Данный метод контроля гарантирует стерильность и защиту продукта в течение всего срока годности.
Стандартные методы проверки включают обнаружение утечек высокого напряжения и вакуумный анализ. Оба метода неразрушающего контроля широко используются в фармацевтической промышленности для обнаружения микроутечек и гарантии надежной герметизации.
Метод обнаружения утечек высокого напряжения является самым эффективным, позволяя высокочувствительное и скоростное обнаружение. Эти преимущества делают данный метод идеальным для проверки стеклянных контейнеров и гибкой упаковки, например, пакетов для внутривенных вливаний, без повреждения.
